图解开式齿轮的喷油润滑与油池润滑

大型开式齿轮是重型机械设备中十分常见的传动方式，如水泥行业的回转窑与干燥机、矿山选矿的球磨机与棒磨机、火力发电厂的磨煤机等。

齿轮是把动力从一个转轴传递到另一个转轴的机械零件，开式齿轮被用来传递动力给高转速和低转速的设备，这些设备承受高负荷并且在恶劣工作条件中运行。大多数情况下，开式齿轮处于连续运转状态，停机时间很少。

开式齿轮的润滑好坏，不仅与润滑剂的选择、齿轮的设计、加工、材质，设备的安装情况等密切相关。同时，合理的润滑方式对于开式齿轮润滑产生重大的影响，包括涂抹、油池、喷洒等形式，因此要注意润滑方法的选则，才能避免出现问题。

常见的开式齿轮润滑方式有三种：喷油润滑、油池润滑、人工涂抹润滑脂三种润滑方式。

可结合此文了解开式齿轮的润滑方式：开式齿轮喷雾润滑与油池润滑的分析对比

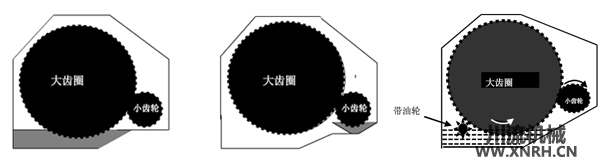

1、油池润滑方式分三种，分别是：

• 大齿圈浸入油池（如图1）；
• 小齿圈浸入油池（如图2）；
• 含带油轮的大齿圈浸入油池（如图3）；

优点：便宜（建造安装成本低廉）、维护简单；

缺点：润滑剂易被污染、不适合现代新型润滑剂、降低齿轮使用寿命。

2、自动喷油润滑方式（全损耗润滑），根据润滑剂的不同分为：

• 干油喷射润滑系统，又称喷脂润滑系统；
• 喷油润滑系统，又称喷雾润滑系统；

根据喷射部位不同分为：

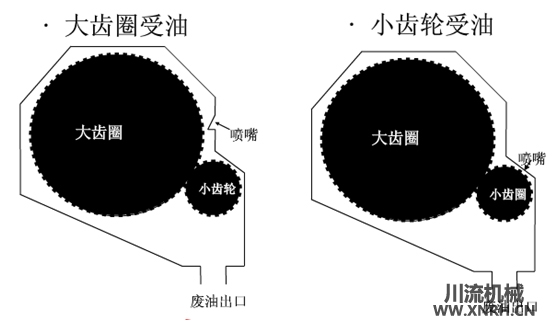

• 大齿轮喷油方式（如图4）：

1. 常用于介质为沥青型开式齿轮润滑剂的喷射；
2. 润滑介质中的容积在齿面进入啮合之前挥发掉（留下高粘度沥青）；
3. 每次给油量很大；
4. 喷射间隔时间长；

• 小齿轮喷油方式（如图5）：

1. 常用于润滑脂型（干油）开式齿轮润滑剂的喷射；
2. 润滑剂直接喷射在咬合频率大的小齿轮上；
3. 喷射频率高，每次给油量小；
4. 降低金属和金属直接接触的情况发生；

优点：大大降低润滑剂污染带来的危害、适用于现代新型润滑剂、可进行齿轮动态检查、延长齿轮使用寿命；

缺点：建造安装成本较高、需要对润滑装置进行维护；
