DYRB-I型智能油气喷射润滑系统

  • 型号:DYRB-I
  • 名称:喷脂润滑、喷油润滑、喷雾润滑系统
  • 压力:20~40MPa
  • 品牌:川流
  • 介质:000#-1#、460N-680N

[产品概述]:

DYRB-I型智能油气喷射润滑系统是针对齿轮啮合润滑而设计的润滑系统。该系统适用于单台设备或单个润滑部位,主要用于开式齿轮及适宜喷射润滑的部件和设备。

[应用范围]:

该系统输出润滑部位:1个;每个部位喷射阀(喷嘴):1~10点,输送管线距离:≯50米。 主要用于水泥、电厂、矿山、钢铁、造纸、化工等行业的大型设备,如:回转窑、磨煤机、烧结窑、管磨机、棒磨机、冷却机、干燥机、造粒机、鼓式碎浆机、烘干炉等开式齿轮机械设备 。

DYRB-I型智能油气喷射润滑系统又名开式齿轮喷射润滑系统、干油喷射润滑系统,是针对齿轮啮合润滑而设计的润滑系统,润滑介质为000#-1#或460N-680N。该系统适用于单台设备或单个润滑部位,主要用于开式齿轮及适宜喷射润滑的部件和设备。以油及气压为动力,将润滑脂击碎成微粒状,粘附在工件表面形成保护膜,来达到最佳的润滑效果。

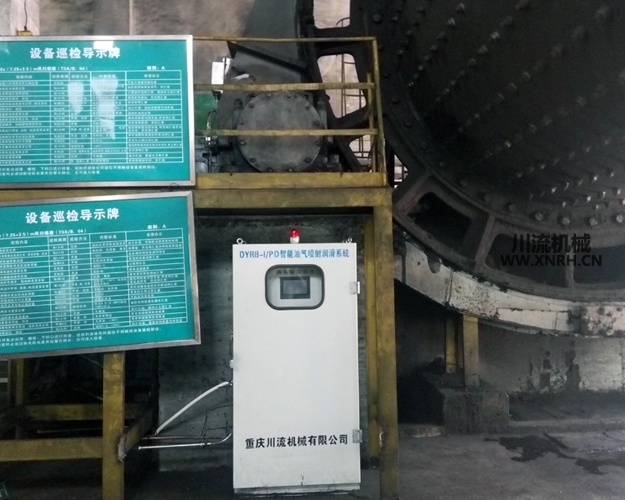

控制结构以西门子PLC加触摸屏(HMI)组成的可扩展微电脑控制系统,设有各种数据上传,并预留中央控制室数据对接接口,能实现数据无缝对接。

 优点:

  1. 全部润滑系统实施后实现DCS集散性控制,实行集控室统一管理,便于远程和现 场交换数据;
  2. 润滑系统有手动、自动、远程控制方式,通过数据传输接口,实现远程上位系统 或DCS集散性控制,满足不同模式要求;
  3. 图形化动态界面,触控操作方式,人性化,操作简单易上手;
  4. 喷射润滑系统有气压、油压、喷射检测功能,时时监控系统数据,当某个数据出现偏差时,则报警提示,显示故障位置、故障属性等信息;
  5. 喷射信息、故障信息、总油耗量信息全部记录在案,记录时间一少于一年,便于 调取查看和分析。

控制全过程:

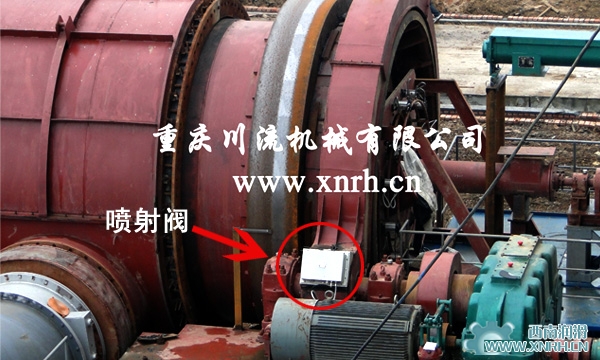

DYRB-I/P 智能油气喷射润滑系统工作时,首先由PLC 控制柜输出扫气信号,打开气源 清理疏通喷嘴,然后油脂泵开始工作并将油脂输送到“主油管”;稍微延时(使系统升压) 向喷射阀装置内油脂分配阀供油,从油脂泵到油脂分配阀形成一个输油通路,通过过滤器 净化的洁净油脂经分配器等量分配后,再输送至各个喷射阀;等量分配后的油脂再喷射阀 内与衡压空气混合后,经各喷射阀以0.02~0.5mm 的粒状喷射至摩擦副表面,形成均匀油 膜,起到缓解摩擦作用。

供油量和间隔时间可任意设置,如遇有系统出现故障或报警,触摸屏即时显示故障位置及检测结果。

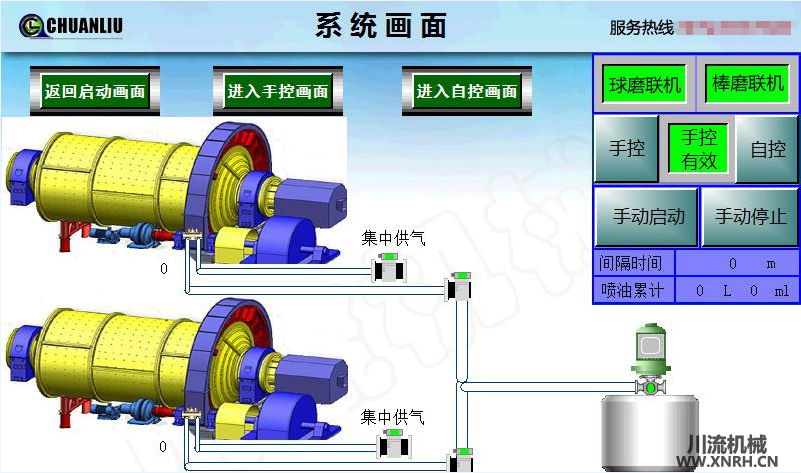

操作对话窗口采用触摸屏(HMI),实现现场设备模拟显示并实时操作,实时显示现场设备运行值。

DYRB-I型智能油气喷射润滑系统有两种工作模式:手动模式和自动模式。

自动模式:

自动模式下系统按事先设定好的参数运行,无需人工值守。

手动模式:

主控柜内置有触摸屏(HMI),如要手动操作时,只需在触摸屏上操作即可。

DYRB-I/P智能油气喷射润滑系统

项目/名称

参数

备注

主要参数

公称油压

30MPa



公称流量

400ml/min



喷射润滑点数

1处



公称气压

0.4-0.8MPa



耗气量

650L/min

可调

喷射齿宽

200~800mm



介质粘度

0#-000#或460N-680N

干稀油两用

管线规格

油管

流体无缝管、C6II



气管

流体无缝管、C6II



接头型式

油管

卡套式



气管

卡套式



主要设备

电动润滑泵

380V,1.5KW,30MPa,400ml/min,150L



油脂喷射阀

5-30VDC,20MPa,0.5ml/cy,



控制系统

220VAC 50Hz

PLC西门子S7-200

电源

三相四线制

380V 50Hz,7KW



触摸屏

触摸屏

24V DC,7″,真彩,通讯485,



组态系统

永宏UB组态软件

台湾永宏

上位机:信捷TP760-T。

可编程器:S7-200 222。

电动润滑泵:CRB-400XG。

油脂分配阀:JQPA-×。

干油喷射阀:GP-1S。
