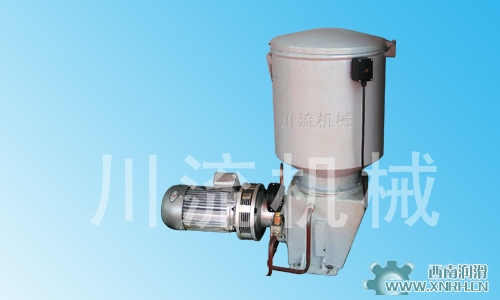

DRB-M系列电动润滑泵

  • 型号:DRB-M
  • 名称:
  • 压力:40MPa
  • 品牌:川流,西南润滑
  • 介质:

[产品概述]:

★概述 DRB-M系列电动润滑泵主要适用于布点多、管线长、加油间隔短的润滑系统中。该系列电动润滑泵有一个出油口,可用于单线分配器系统,亦可与电磁换向阀配套,用于双线分配器系统

[应用范围]:

★概述

DRB-M系列电动润滑泵主要适用于布点多、管线长、加油间隔短的润滑系统中。该系列电动润滑泵有一个出油口,可用于单线分配器系统,亦可与电磁换向阀配套,用于双线分配器系统中。

★技术参数(电动润滑泵)

型号 公称压力 MPa 额定给油量 Ml/min 贮油桶容积 L 减速电机(功率) KW/380V 适用环境 温度℃ 重量 kg
DRB-M120Z 40 l20 60 0.37 0~80 60
DRB-M120Z 0.75 -20~80 70
DRB-M235Z 40 235 60 0.75 0~80 70
DRB-M235Z 1OO 1.5 O~80 82
DRB M365Z 40 365 60 1.5 0~80 70
DRB-M365Z 1OO 0~80 82



 本电动润滑泵为真空吸压式双活塞泵(如图示),当滑叉向左运动时,下组活塞1、2向左运动移动,活塞2在弹簧顶推下达到极限位置关闭出油口,而活塞1继续向左运动,此时活塞1、2之间逐渐产生真空把油从进油口吸入(此间弹簧力不足,推杆3会在滑叉推动下把活塞2压至极限位置)。当滑叉左移至极限位置后开始反向运动时,活塞1在滑叉推动下,将进油口关闭并继续向右运动对油加压,将活塞2顶至出油口右侧把腔内油脂经过出油口打入管路。这样两组活塞循环往复,交替吸压将油源源不断的经过管路注入设备,滑叉在往复运动的同时,通过与其联动的拨柄带动桶内压油盘转动,将桶内油脂压入泵体腔内。
